Mesure du niveau de liquide cryogénique ou d’hydrogène liquide (LH2) avec une sonde capacitive
Une sonde capacitive de forme cylindrique permet de mesurer le niveau libre d’hydrogène liquide ou de liquide cryogénique sur une hauteur de 500 mm avec une incertitude meilleure que ±0,01 mm.
Revenons en détails sur ce système permettant de mesurer le niveau liquide avec précision et voyons un aperçu des résultats obtenus sous forme de graphique.

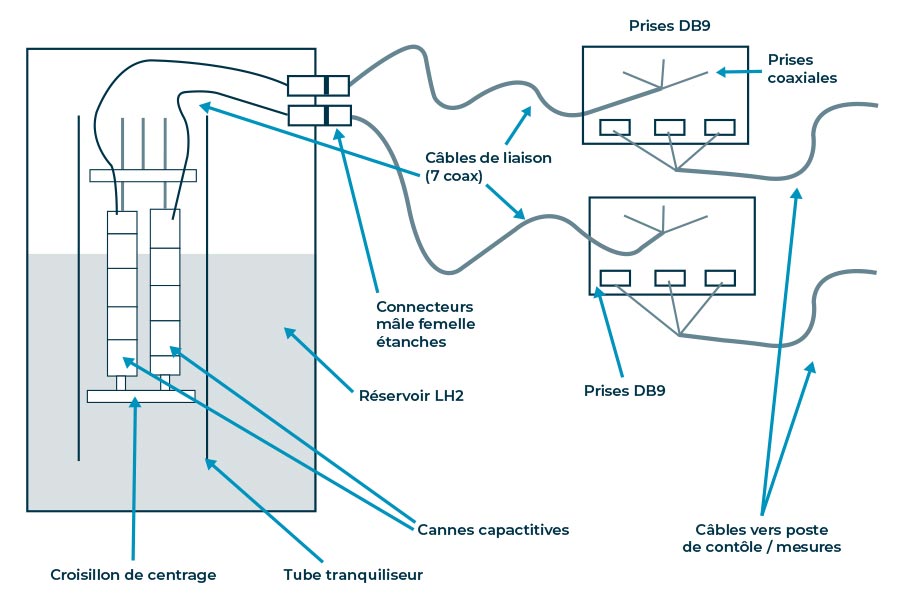

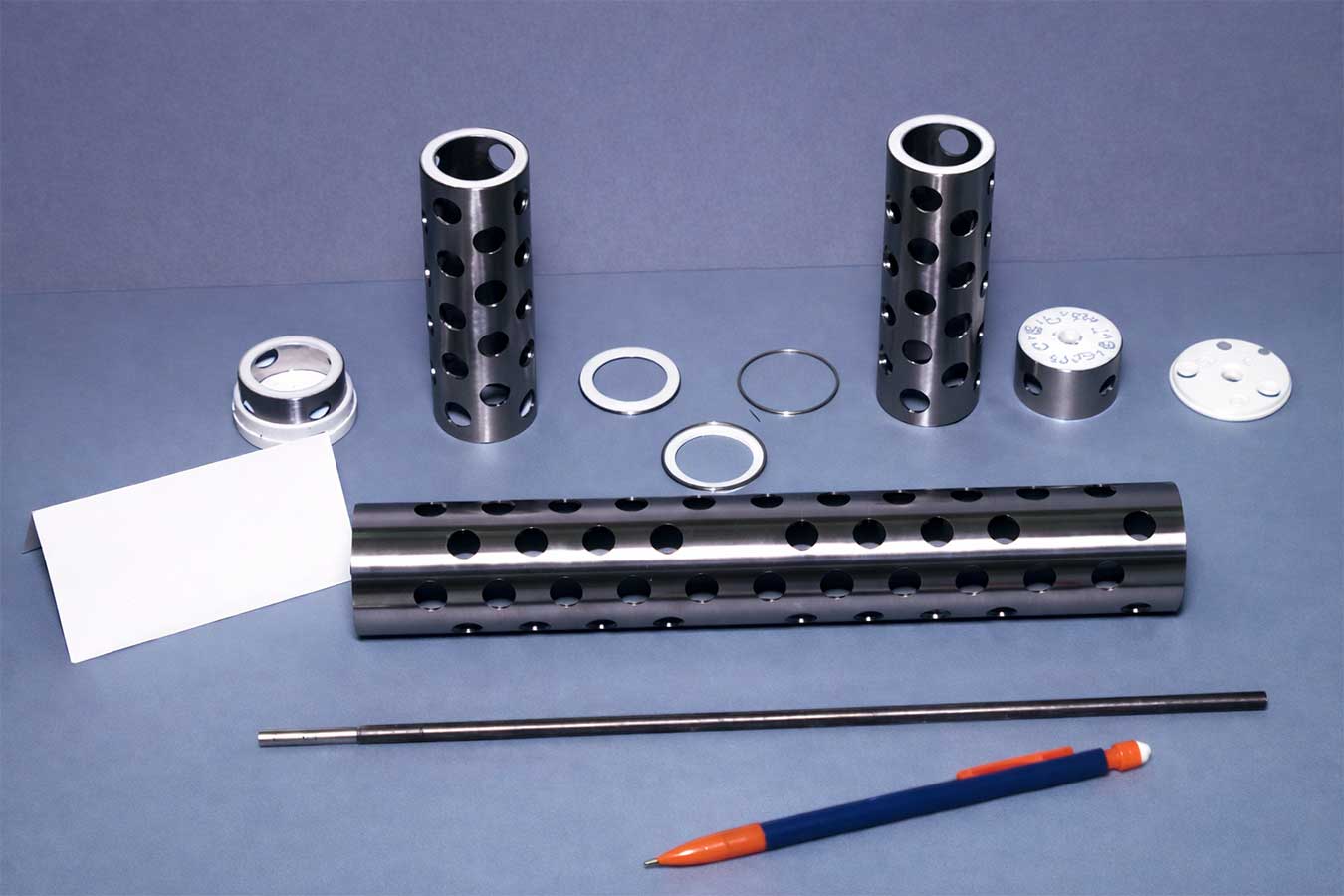

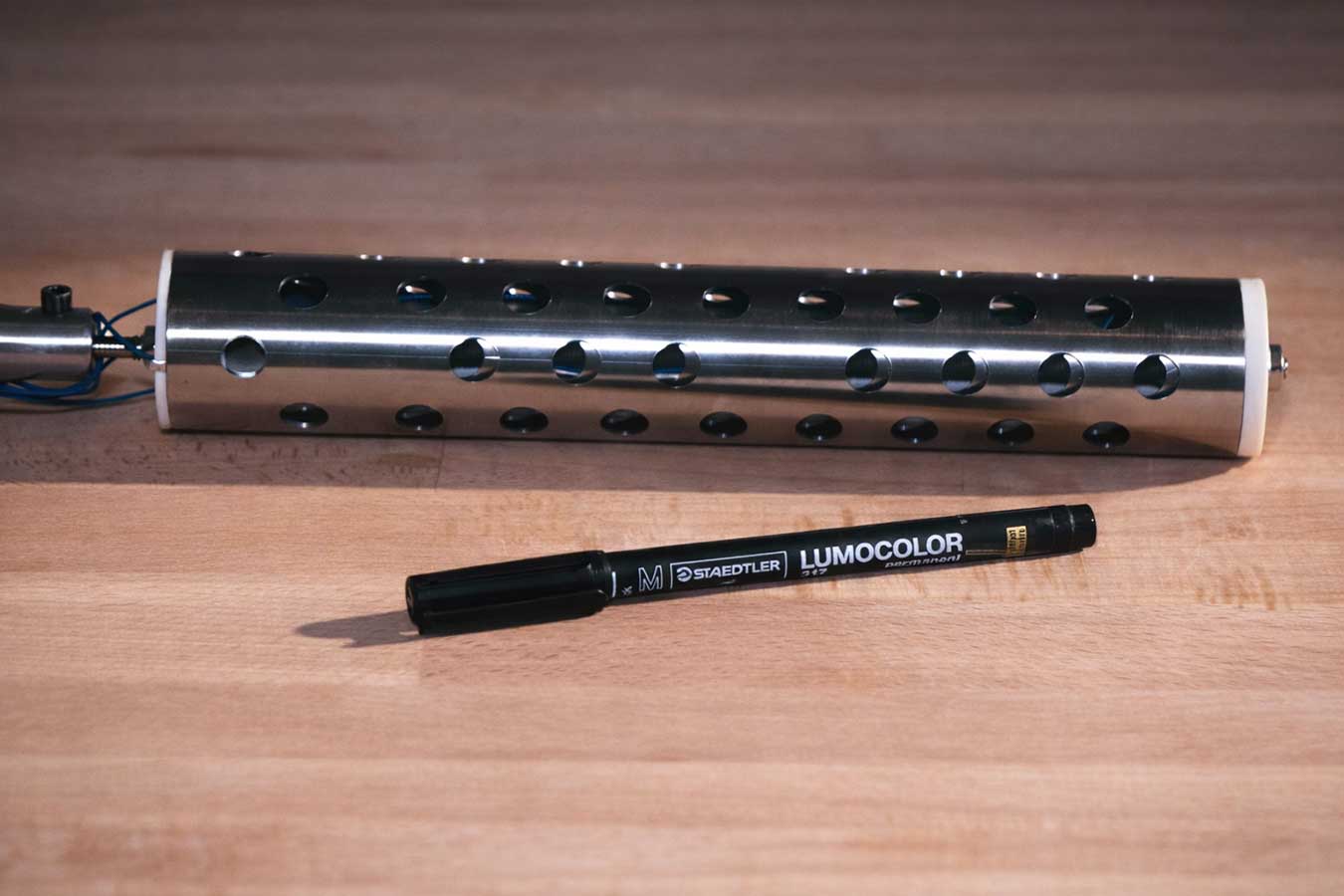

Composition du système du mesure de niveau de liquide par sonde capacitive

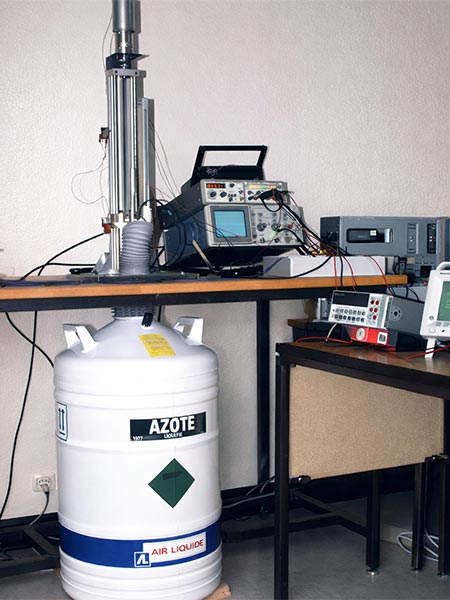

Ensemble du dispositif de qualification en place avec le bidon de LN2

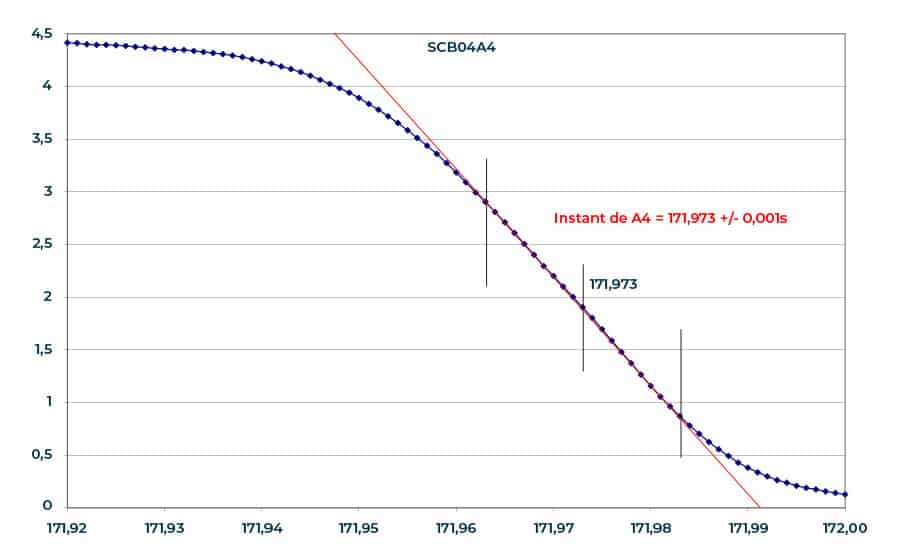

Exemple de signal mesuré par cette sonde capacitive
Le signal est maximal lors de l’immersion du tronçon de mesure (hauteur = 1mm). Il est minimal lorsqu’il n’est plus immergé.
Entre ces deux extrêmes, on voit donc « passer » le niveau libre du liquide. Au point d’inflexion, on considère que l’on se situe au milieu exact de l’électrode.
Comme la durée de passage équivaut à 400 ms (pour 1 mm), l’incertitude est meilleure que quelques 4 ms, soit 0,01 mm d’incertitude sur la détermination de la position.
