CAP1800

Conditionneur Capacitif Haute Fréquence pour Capteur Triaxial ou Pseudo Triaxial

Gamme de mesure

de 0 à 12 mm

selon diamètre électrode

Sortie mesure

0 / 10 V

linéaire en capacité

Bande passante max.

de 0 à 220 kHz

Gain de sortie (ajustable)

de 1 à 10

Le CAP1800 est un conditionneur capacitif haute fréquence conçu pour les mesures sans contact dans les secteurs aéronautique, spatial et industriel. Compatible avec les capteurs capacitifs triaxiaux et pseudo-triaxiaux, il permet la mesure de position, de déplacement et de jeux mécaniques sur APU, turbines et moteurs.

Selon le capteur utilisé, l’étendue de mesure s’étend de 0,5 à 12 mm. Le système offre une linéarité de ±0,8 % de l’étendue de mesure et une résolution dynamique de 50 µm. Il intègre des fonctions de compensation automatique des effets du câble et de sa résistance de fuite, ainsi qu’un gain de sortie ajustable.

Disponible en version rack 19″ 3U ou module unitaire, le CAP1800 est compatible avec les capteurs fonctionnant de -270 °C à +1300 °C et avec les systèmes d’acquisition CAPAAB jusqu’à 8 voies synchrones. (Visuels non contractuels)

Je demande un devis Je télécharge la doc

Caractéristiques techniques du conditionneur capacitif CAP1800

Gamme de mesure

de 0 à 12 mm

selon le diamètre de l’électrode de mesure du capteur triaxial associé ⁽¹⁾

Linéarité

< ± 0,8 %

de l’étendue de mesure (E.M.) si câble capteur < 2 mètres

Dérive en température (/ °C)

< ± 0,05 %

de l’étendue de mesure (E.M.)

Bande passante maximale

de 0 à 220 kHz

valeur typique

Résolution dynamique à distance (= E.M.)

50 μm eff

dans une bande d’analyse de 100 Hz à 200 kHz

Sortie mesure

0 / 10 V

linéaire en capacité

Équilibrage statique

Automatique

Compensation

Automatique

Effet du câble et pertes capteur

Gain de sortie

de 1 à 10, ajustable

Par commutateur interne sur circuit

En options

Calibration en ligne par capacité de référence interne

(1) Capteur dit « pseudo triaxial » : fabrication spéciale

Présentation

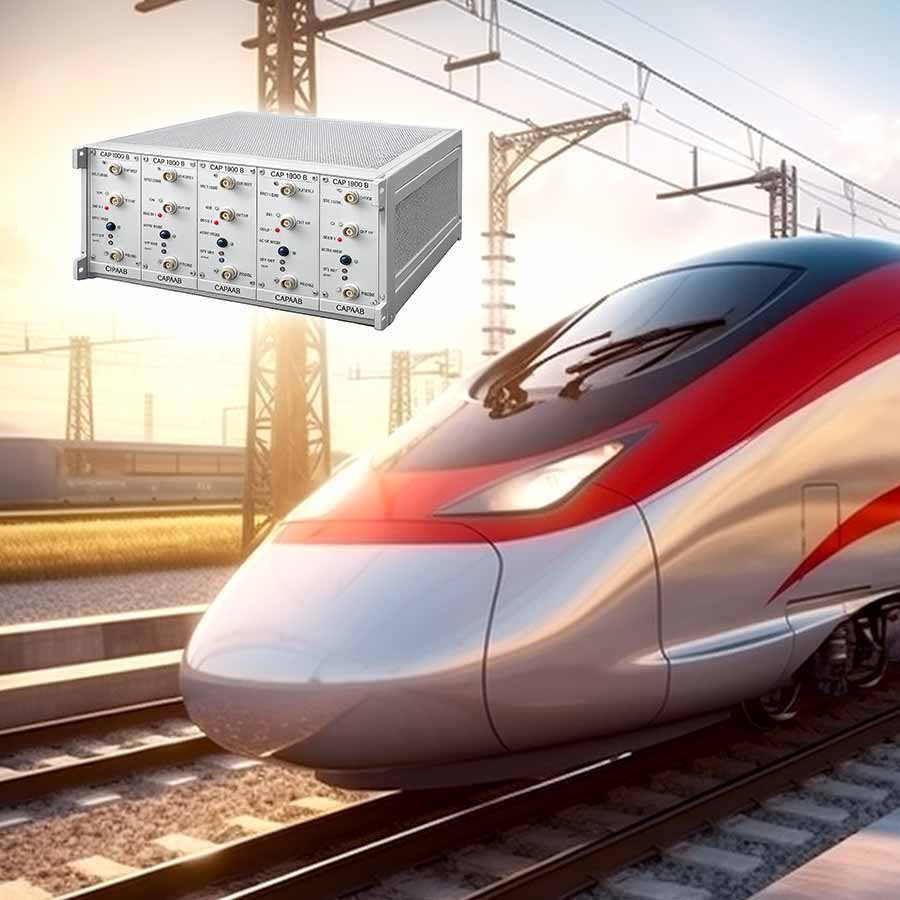

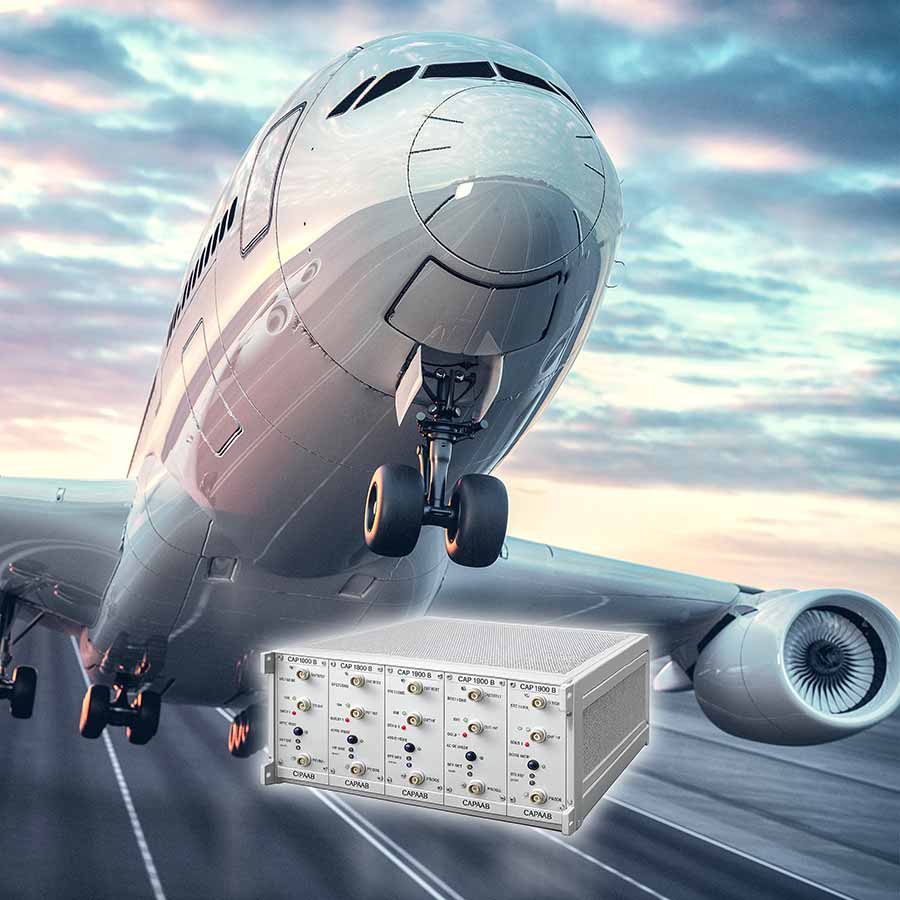

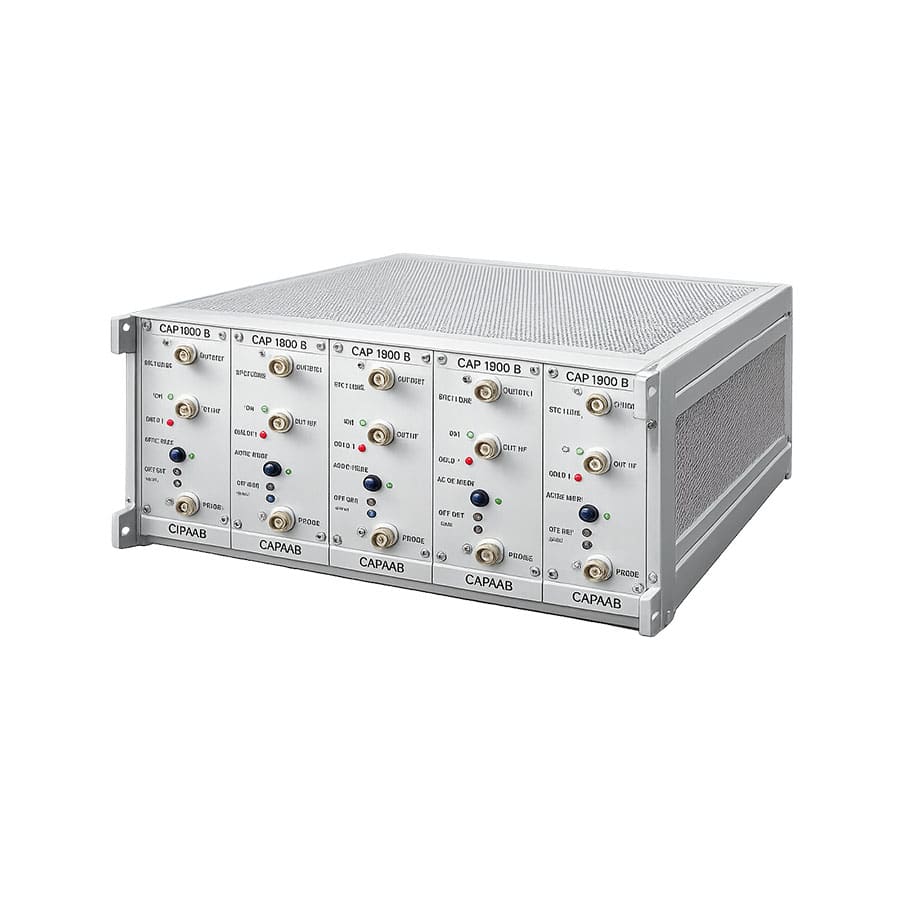

CAP 1800 a : groupement de tiroir(s) en rack 7 tiroirs 3U

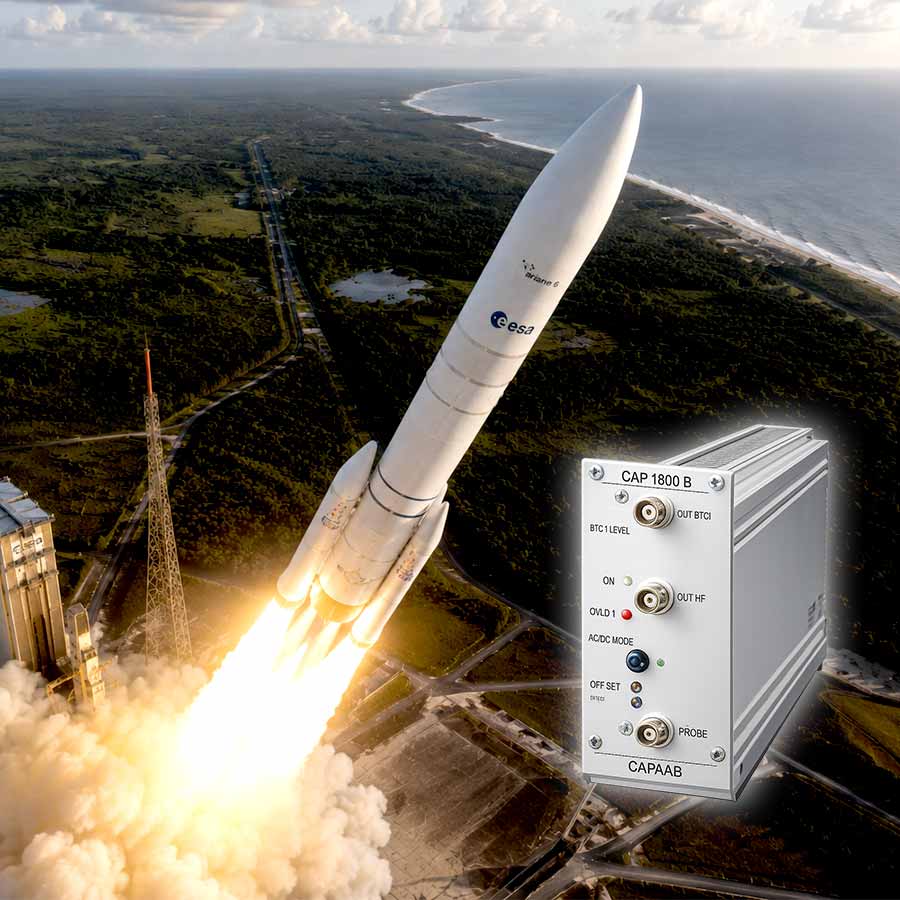

CAP 1800 b : version module unitaire

Compatibilité

Capteurs capacitifs pseudo triaxiaux CAPAAB & partenaires (gamme de température de -270°C à 1300°C)

Systèmes d’acquisition & de traitement CAPAAB (4 & 8 voies synchrones 12 bits à 10 MEch/s par voie)

Dimensions des capteurs capacitifs standards

Modèles

Étendue de mesure* (mm)

Diamètre externe (mm)

Longueur (mm)

CC1

Étendue de mesure* (mm) : 1

Diamètre externe (mm) : 4

Longueur (mm) : 20

CC2

Étendue de mesure* (mm) : 2

Diamètre externe (mm) : 6

Longueur (mm) : 20

CC3

Étendue de mesure* (mm) : 3

Diamètre externe (mm) : 10

Longueur (mm) : 23,2

CC5

Étendue de mesure* (mm) : 5

Diamètre externe (mm) : 15

Longueur (mm) : 23,2

CC8

Étendue de mesure* (mm) : 8

Diamètre externe (mm) : 24

Longueur (mm) : 25,2

CC12

Étendue de mesure* (mm) : 12

Diamètre externe (mm) : 36

Longueur (mm) : 26,4

CC15

Étendue de mesure* (mm) : 15

Diamètre externe (mm) : 45

Longueur (mm) : 28

* Valable pour écart de linéarité ≤ 0,5% de l’E.M. 

Température maximale

125°C

Câble capteur

2 mètres

longueur standard

Modèles température moyenne

Étendue de mesure (mm)

Diamètre externe (mm)

Longueur (mm)

CCC4 HTa

Étendue de mesure (mm) : 3

Diamètre externe (mm) : 12

Longueur (mm) : 25

CCC5 HTa

Étendue de mesure (mm) : 5

Diamètre externe (mm) : 15

Longueur (mm) : 25

CCC8 HTa

Étendue de mesure (mm) : 8

Diamètre externe (mm) : 25

Longueur (mm) : 28

CCC10 HTa

Étendue de mesure (mm) : 10

Diamètre externe (mm) : 030

Longueur (mm) : 28

Plage de température

de -55°C à 300°C

Câble PTFE (< 180 °C)

2 mètres

longueur standard

Fabrication spéciale

Plage de température

de -270°C à 1200°C

Applications typiques du conditionneur capacitif CAP100

Une seule voie de mesure

Vibration

Mesure des oscillations ou des mouvements répétitifs d'un objet autour d'un point de repos.

Jeu d'aubes / carter en rotation

Mesure de l'espace entre les aubes et le carter pendant la rotation.

Jeu d'aubes / carter + précession

Mesure de l'espace entre les aubes et le carter avec prise en compte de la précession (mouvement circulaire de l'axe de rotation).

Plusieurs voies de mesure

Mouvement orbital d'extrémités d'aubes

Mesure du mouvement circulaire aux extrémités des aubes.
