Conditionneur Capacitif pour Capteur Pseudo Triaxial Double Électrodes
Le conditionneur capacitif haute fréquence CAP1802 est conçu pour les applications de mesure de jeu d’aube et de Tip Timing sur turbines, compresseurs et autres équipements tournants. Compatible avec les capteurs capacitifs pseudo-triaxiaux à deux électrodes, il réalise des mesures sans contact avec une étendue de mesure comprise entre 0 et 12 mm selon le capteur utilisé.
Le système offre une linéarité de ±0,8 % de l’étendue de mesure, une dérive thermique inférieure à 0,05 % E.M. et une résolution dynamique de 50 µm eff dans une bande d’analyse de 100 Hz à 200 kHz. Il intègre un équilibrage statique automatique, une compensation de l’effet du câble capteur ainsi qu’une calibration en ligne par capacité de référence.

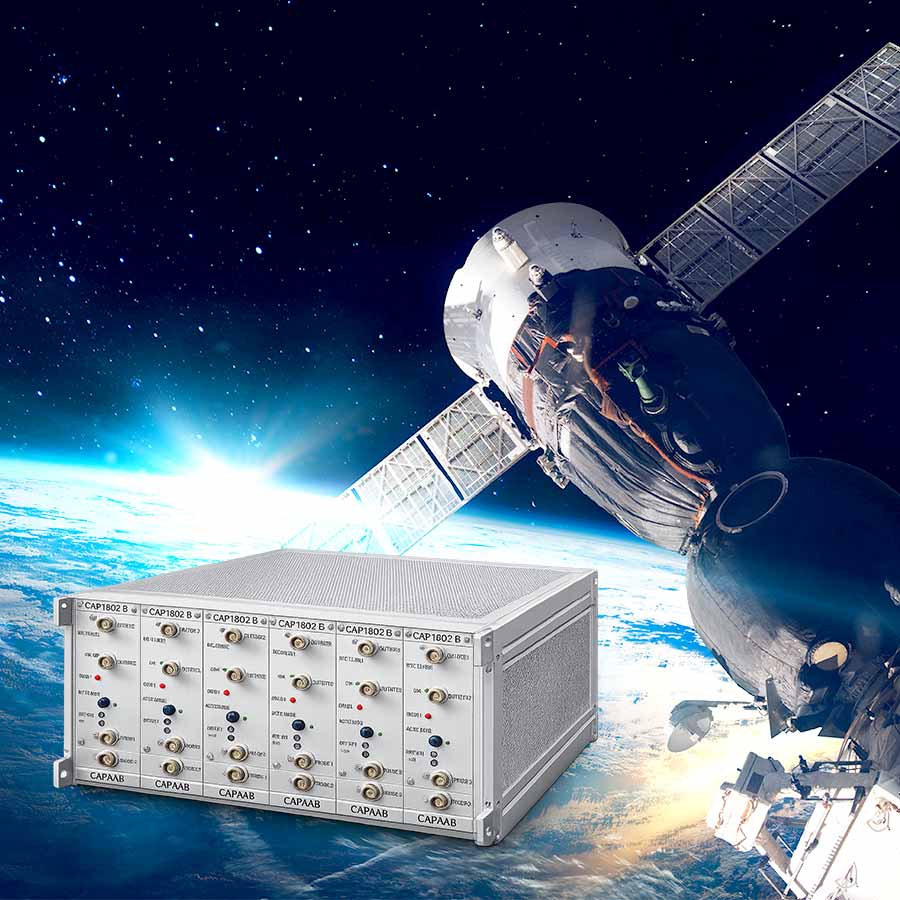

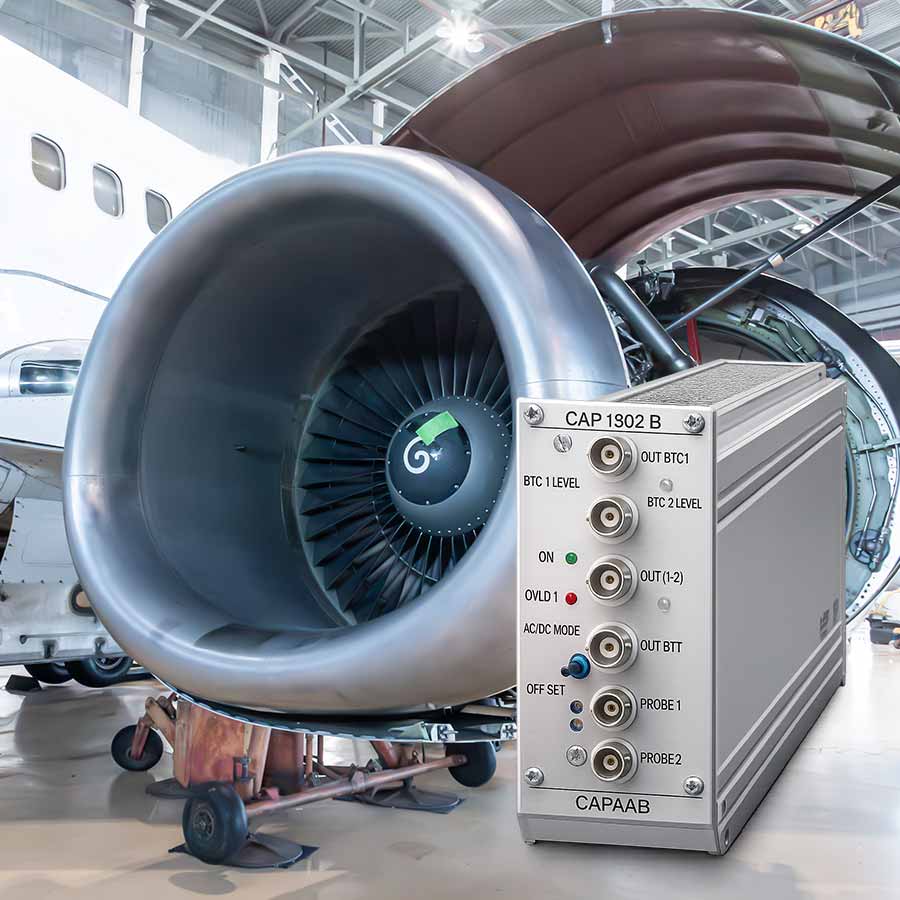

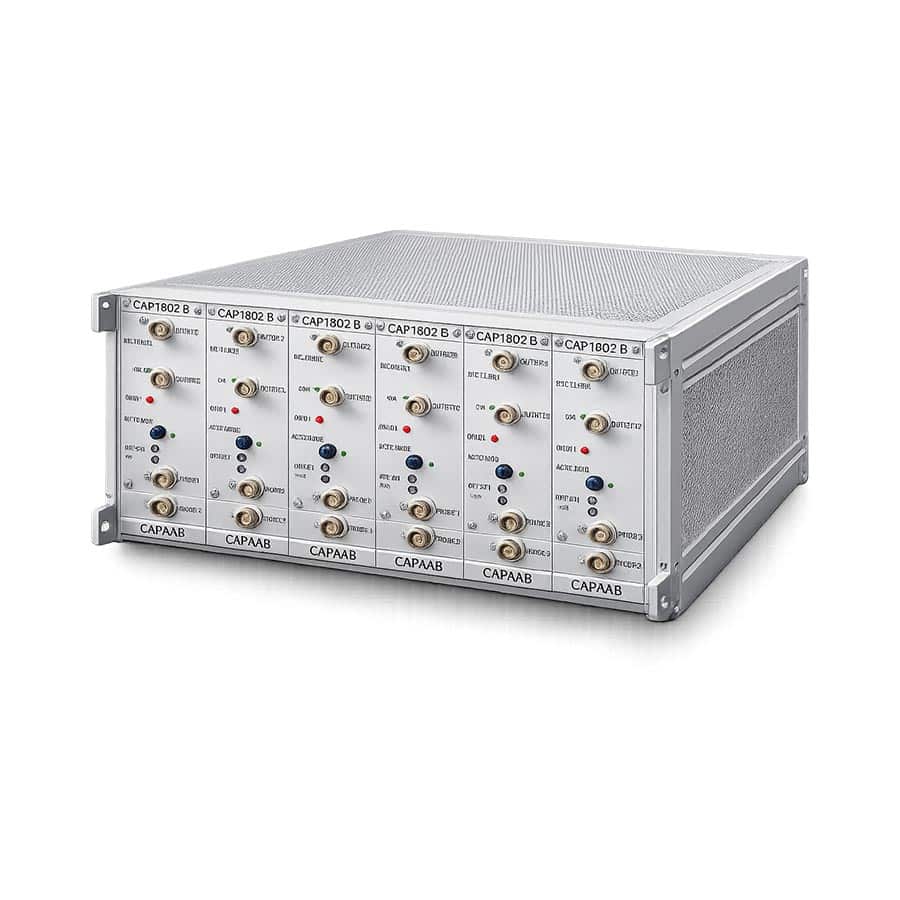

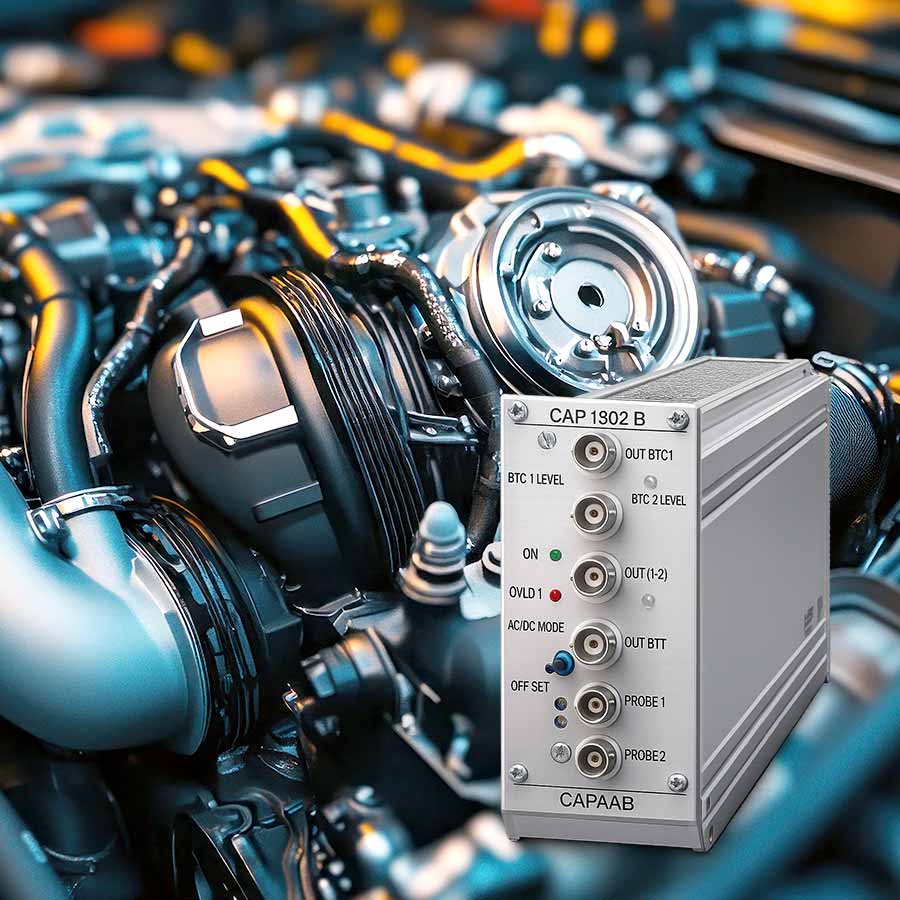

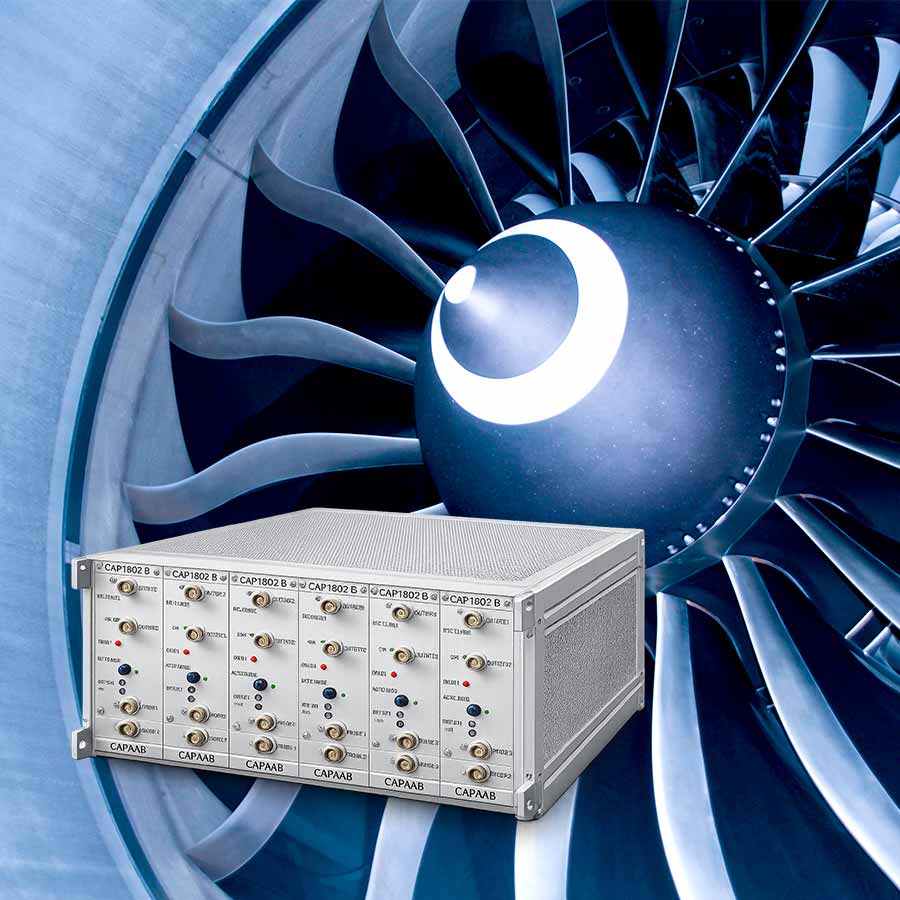

Disponible en version rack 19″ 3U ou module unitaire, le CAP1802 est compatible avec les capteurs capacitifs CAPAAB et les systèmes d’acquisition synchrones jusqu’à 8 voies. (Visuels non contractuels)
Caractéristiques techniques du conditionneur capacitif CAP1802
(à partir de la différence)
à chaque passage d’aube
• Insensible aux vibrations carter
• Incertitude de l’instant d’arrivée améliorée par rapport à la configuration 1 seule électrode capteur
Dimensions du capteur capacitif double électrodes
