MCRM20

Pont Capacito-Résistif pour Mesure d’Humidité en Volume • 24 MHz

Étendue de mesure
de < 1 % à > 100 %
de rapport massique eau / matériau
Niveau de sortie
de 0 à 4 V
saturation à 4,2 V ± 0,2 V
Incertitude de mesure
< ± 1 %
Dimensions
160 × 120 × 80 mm

Le MCRM20 est un pont capacito-résistif haute fréquence à 24 MHz conçu pour la mesure d’humidité en volume et la caractérisation diélectrique des matériaux. Basé sur une architecture à équilibrage automatique, il mesure séparément les composantes réelle et imaginaire de l’impédance afin d’analyser avec précision les propriétés électriques des matériaux.

Il permet de mesurer l’humidité de nombreux matériaux, notamment les sols, sables et granulats, tout en évaluant des paramètres tels que la salinité ou l’évolution des caractéristiques diélectriques. Cette technologie trouve également sa place dans les applications agricoles liées à la gestion de l’irrigation et à l’optimisation des conditions de semis.

Le MCRM20 couvre une plage de mesure de 0,1 pF à 200 pF et de 1 MΩ à 20 Ω. Sa faible dérive thermique contribue à maintenir la stabilité des mesures lors des variations de température. (visuels non contractuels)

Je demande un devisJe télécharge la doc

Caractéristiques techniques du pont capacito-résistif MCRM20

Mesure en pont (équilibrage automatique) de l’impédance RC parallèle présente entre 2 électrodes.
Étendue de mesure
de < 1 % à > 100 %
de rapport massique eau / matériau (selon matériau)
Étendue de mesure
de 0,1 pF à 200 pF et de 1 MΩ à 20 Ω
pour les applications d’analyse de matériaux (autres gammes possibles)
Incertitude de mesure
< ± 1 %
de l’E.M. (hors étalonnage spécifique) avec capteur standard
Fréquence de mesure
DC - 40 Hz
à - 3dB
Niveau de sortie
de 0 à + 4 V
saturation à 4,2 V +/- 0,2 V
Dérive en température de la ligne de base
≤ 10-3 / °C
de l’E.M.
Dérive en température de la sensibilité
≤ 5 . 10 -4 / °C
de l’E.M.
Impédance de charge en sortie mesure
2 kΩ minimum
en // avec 1 nF maximum
Nombre de gammes de mesure
1
correspondant à un capteur capacitif standard
Niveau & fréquence de polarisation du capteur
2 Vcc ± 5% ; 24 MHz ± 0,1 kHz
Niveau & fréquence de polarisation du capteur
de 0,2 à 6 Vcc ± 1%
niveau sélectionné en fonction du type de matériau à caractériser
Longueur standard de câble capteur
0,1 m
à 100 pF/m pour f = 24 MHz
Longueur maximale de câble capteur
0,25 m
à 100 pF/m pour f = 24 MHz (réglages spécifiques du module à prévoir pour longueurs différentes)
Alimentation
230 Vac ou 12 V / 24 V ± 0,5 V
Consommation
< 300 mA ± 10 %
Indice de protection
IP55
Dimensions
160 × 120 × 80 mm
Masse
< 0,5 kg

Sondes associées : exemples en mesures d’humidité

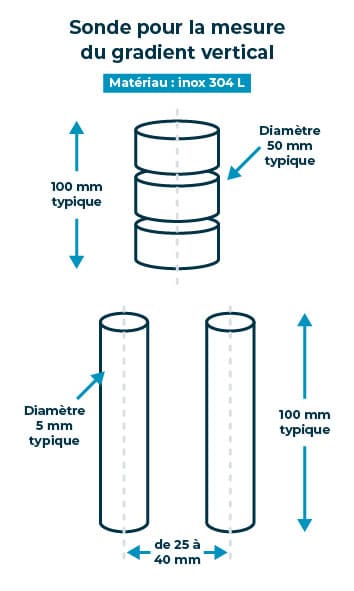

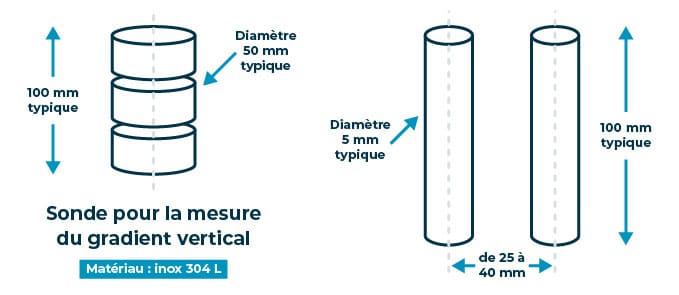

Sols, sable, graviers...

pont capacito resistif mcrm20 mesure humidite sondes 1 desk

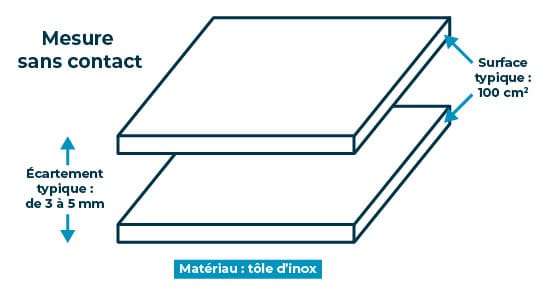

Papiers, bois, cartons...
