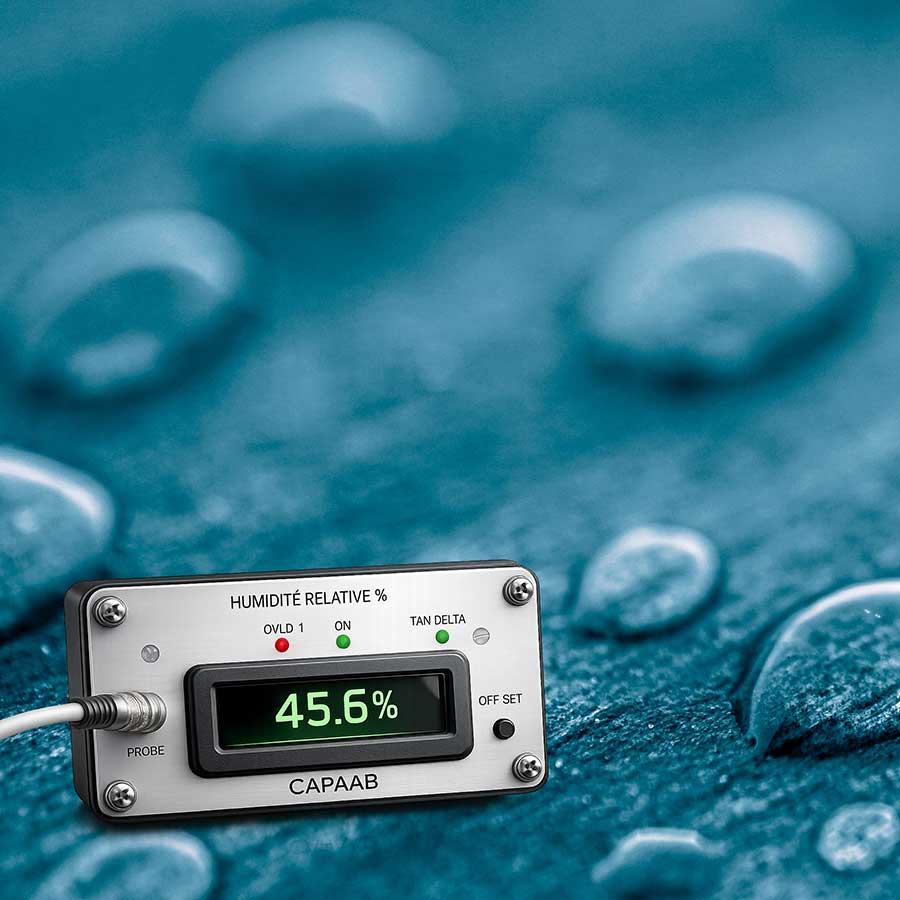

PCR100

Pont Capacito-Résistif pour Mesure d’Humidité en Volume • 100 kHz

Étendue de mesure
de < 1 % à > 100 %
de rapport massique eau / matériau
Niveau de sortie
de 0 à 4 V
saturation à 4,2 V ± 0,2 V
Incertitude de mesure
< ± 1 %
Dimensions
160 × 120 × 80 mm

Le PCR100 est un pont capacito-résistif à 100 kHz conçu pour la mesure d’humidité en volume et la caractérisation diélectrique des matériaux solides isolants. Il mesure l’impédance entre deux électrodes générant un champ électrique dans le produit analysé.

Son pont à équilibrage automatique utilise une méthode de zéro pour distinguer les composantes réelles et imaginaires de l’impédance. Cette approche permet d’analyser séparément les phénomènes résistifs et capacitifs liés à l’état du matériau.

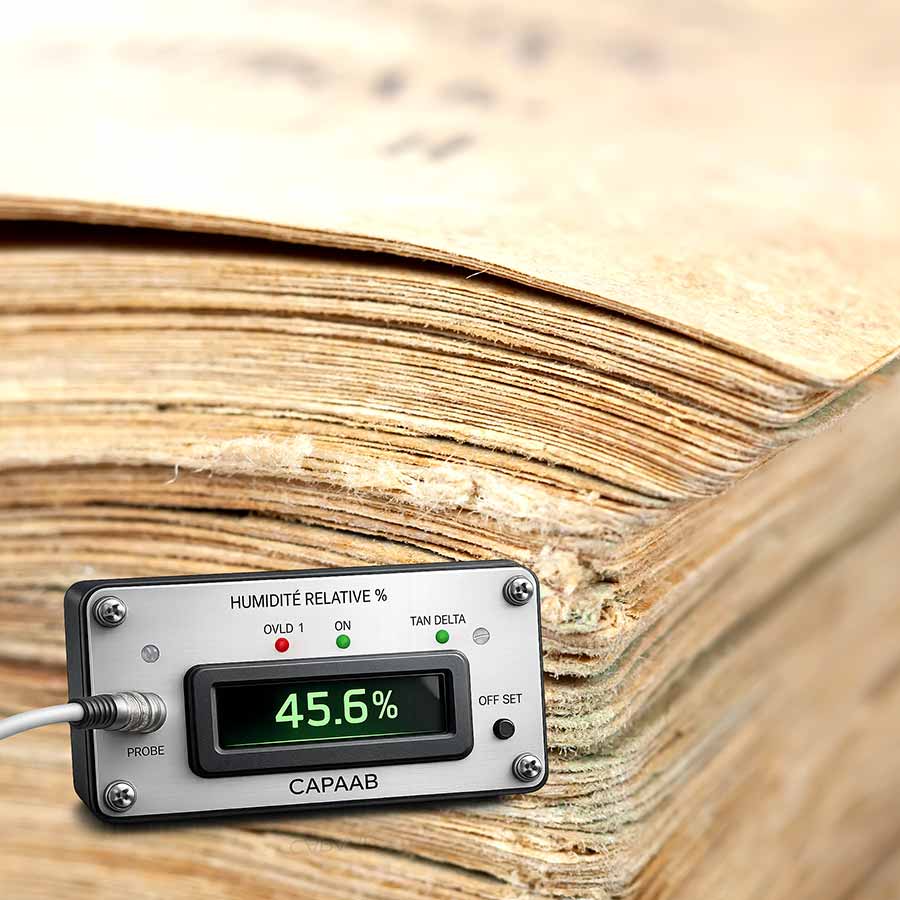

Le PCR100 couvre une large plage de mesure, des faibles teneurs en eau jusqu’aux conditions proches de la saturation. Il s’adresse aux laboratoires, centres de recherche et environnements industriels travaillant sur le papier, le carton, les polymères ou les matériaux isolants. Il peut aussi être utilisé pour suivre l’évolution des propriétés diélectriques au cours des procédés de fabrication. (Visuels non contractuels)

Je demande un devisJe télécharge la doc

Caractéristiques techniques du pont capacito-résistif PCR100

Mesure en pont (équilibrage automatique) de l’impédance RC parallèle présente entre 2 électrodes.
Étendue de mesure
de < 1 % à > 100 %
de rapport massique eau / matériau (selon matériau)
Étendue de mesure
de 0,1 pF à 200 pF et de 1 MΩ à 20 Ω
pour les applications d’analyse de matériaux (autres gammes posibles)
Incertitude de mesure
< ± 1 %
de l’E.M. (hors étalonnage spécifique) avec capteur standard
Fréquence de mesure
du continu à 40 Hz
à - 3dB
Niveau de sortie
de 0 à + 4 V
saturation à 4,2 V +/- 0,2 V
Dérive en température de la ligne de base
≤ 10-3 / °C
de l’E.M.
Dérive en température de la sensibilité
≤ 5 . 10 -4 / °C
de l’E.M.
Impédance de charge en sortie mesure
2 kΩ minimum
en // avec 1 nF maximum
Nombre de gammes de mesure
1
correspondant à un capteur capacitif standard
Niveau & fréquence de polarisation du capteur
2 Vcc ± 5 % ; 100 kHz ± 10 Hz
Niveau & fréquence de polarisation du capteur
de 0,2 à 6 Vcc ± 1 %
niveau sélectionné en fonction du type de matériau à caractériser
Longueur standard de câble capteur
1 m
à 100 pF/m
Longueur maximale de câble capteur
5 m
à 100 pF/m (réglages spécifiques du module à prévoir pour longueurs différentes)
Alimentation
230 Vac ou 12 V / 24 V ± 0,5 V
Consommation
< 300 mA ± 10 %
Indice de protection
IP55
Dimensions
160 × 120 × 80 mm
Masse
< 0,5 kg

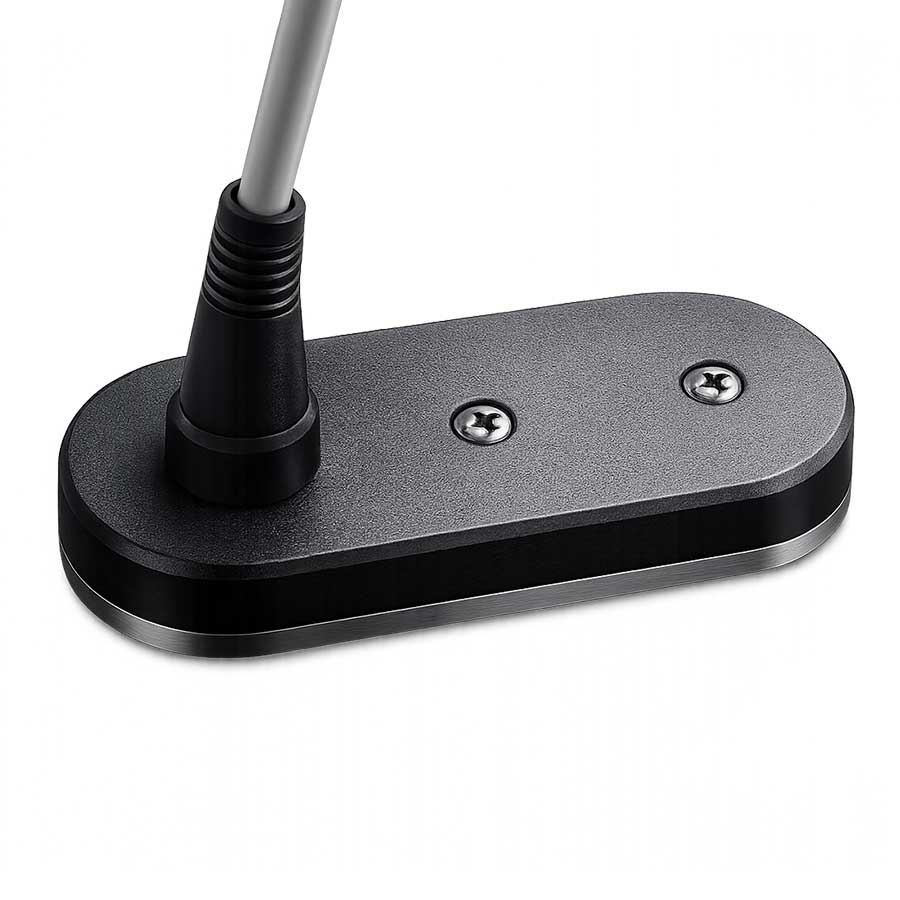

Sondes associées

Mesure de l’humidité de papier, carton, matériaux plastiques, etc.

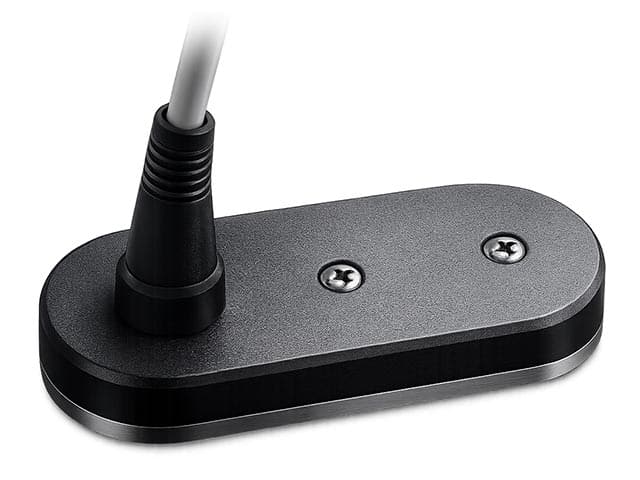

pont capacito resistif pcr100 mesure humidite sonde 2
