Conditionneur Capacitif pour Mesure de Vitesse de Rotation Sans Contact

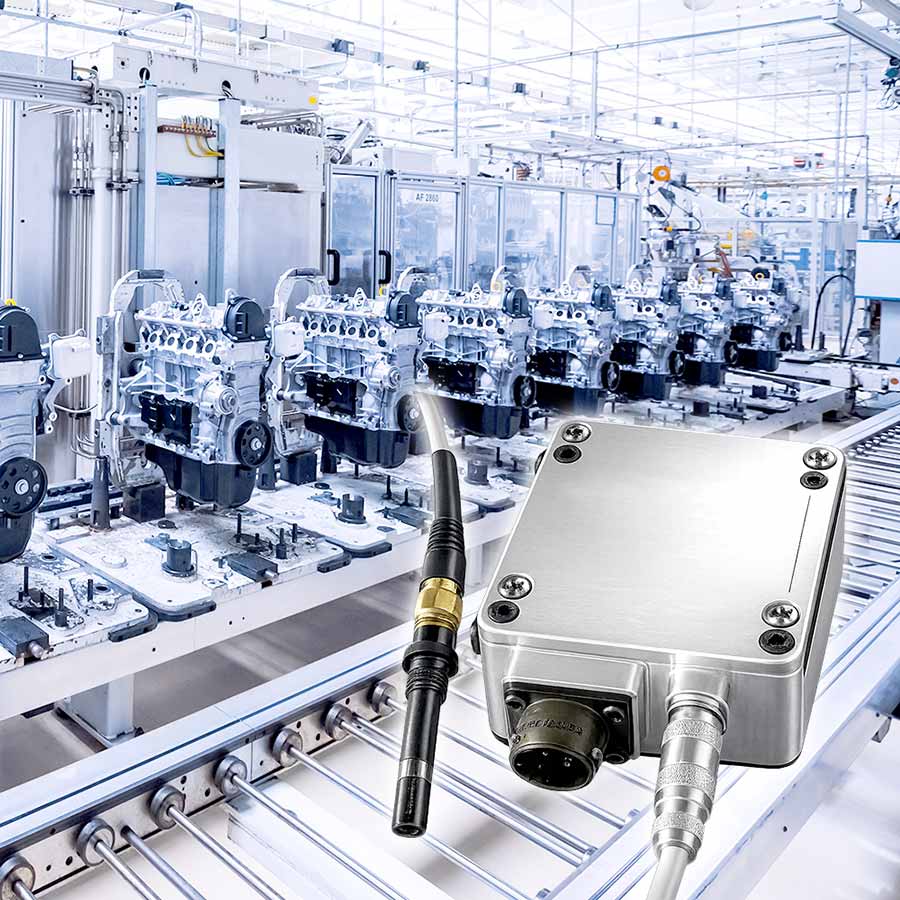

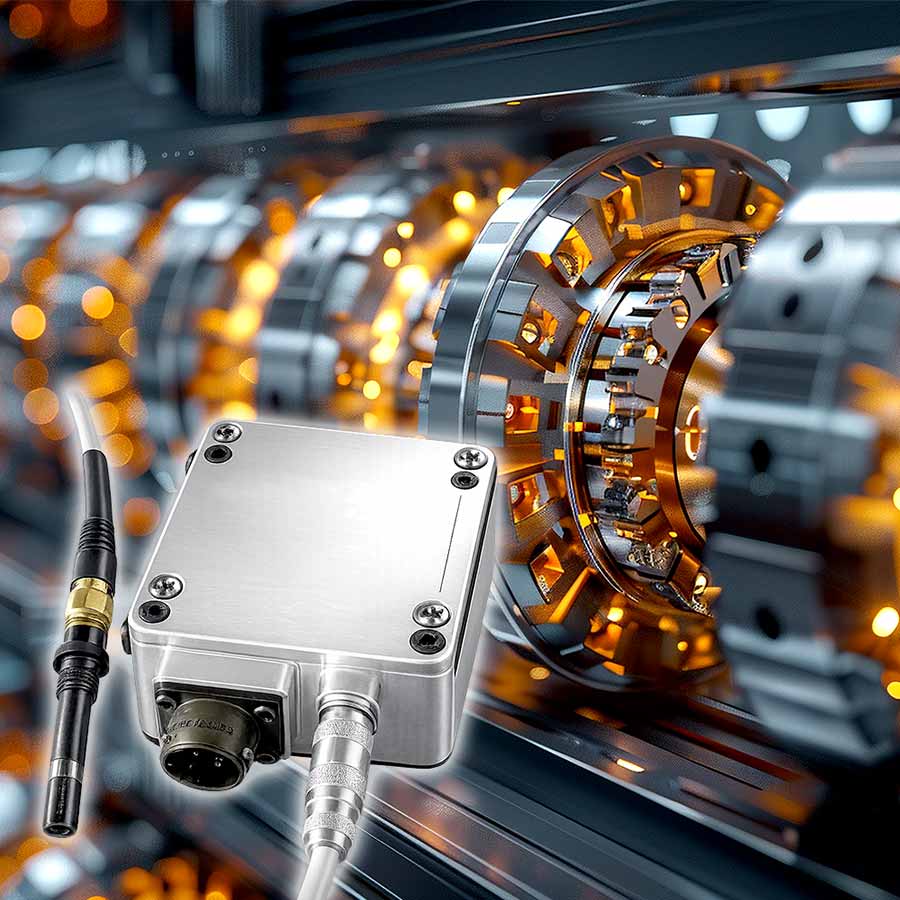

Le RPM30 est un conditionneur capacitif dédié à la mesure de vitesse de rotation sans contact sur machines tournantes. Associé à un capteur capacitif spécifique, il détecte le passage d’éléments métalliques afin de générer un signal proportionnel à la vitesse de rotation.
Disponible en versions 1, 2 ou 4 voies, il s’adapte aux applications d’instrumentation, de surveillance et d’essais sur arbres, turbines, compresseurs et autres équipements rotatifs. Sa bande passante de sortie jusqu’à 4 kHz et sa sortie signal brut jusqu’à 5 kHz permettent le suivi de phénomènes dynamiques rapides.
Le système intègre un équilibrage statique automatique et délivre une sortie analogique linéaire de 0 à 5 V. Le capteur associé, doté d’un corps en Inconel X750, fonctionne entre -270 °C et +180 °C, résiste à des pressions jusqu’à 100 bars et supporte les environnements soumis à de fortes vibrations. (Visuels non contractuels)
Caractéristiques techniques du conditionneur capacitif RPM30
Caractéristiques du capteur associé
Connecteurs de sortie
A = + 28 V alimentation
B = sortie signal brut (top)
C = 0 V alimentation
D = 0 V alimentation
E = sortie mesure +
F = sortie mesure – (0 V mesure)
NB : le 0 V mesure n’est pas relié au 0 V alimentation
