Série CC HT
Capteurs Capacitifs Triaxiaux Haute Température • Mesure de Distance Sans Contact
Précision de mesure
±0,05 mm
Étendue de mesure
de 3 à 12 mm
selon modèle
Température max. (HTa)
600 °C
côté mesure / 200°C côté sortie câble
Température max. (HTb)
800 °C
côté mesure / 800°C côté sortie câble

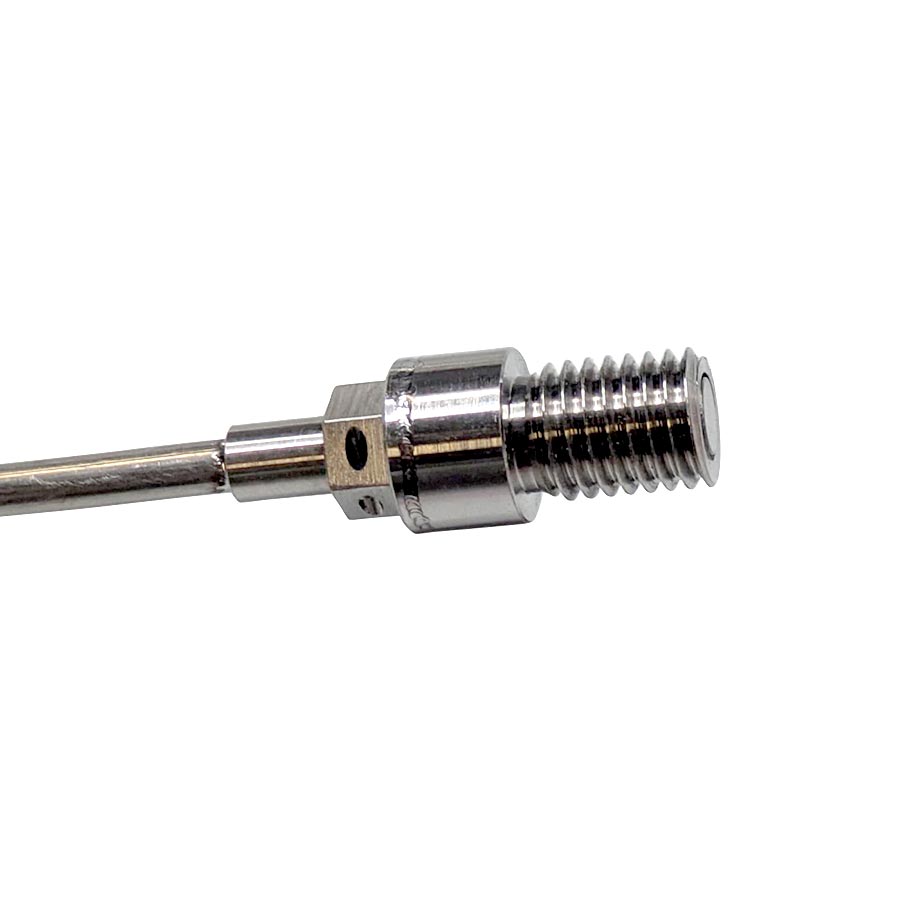

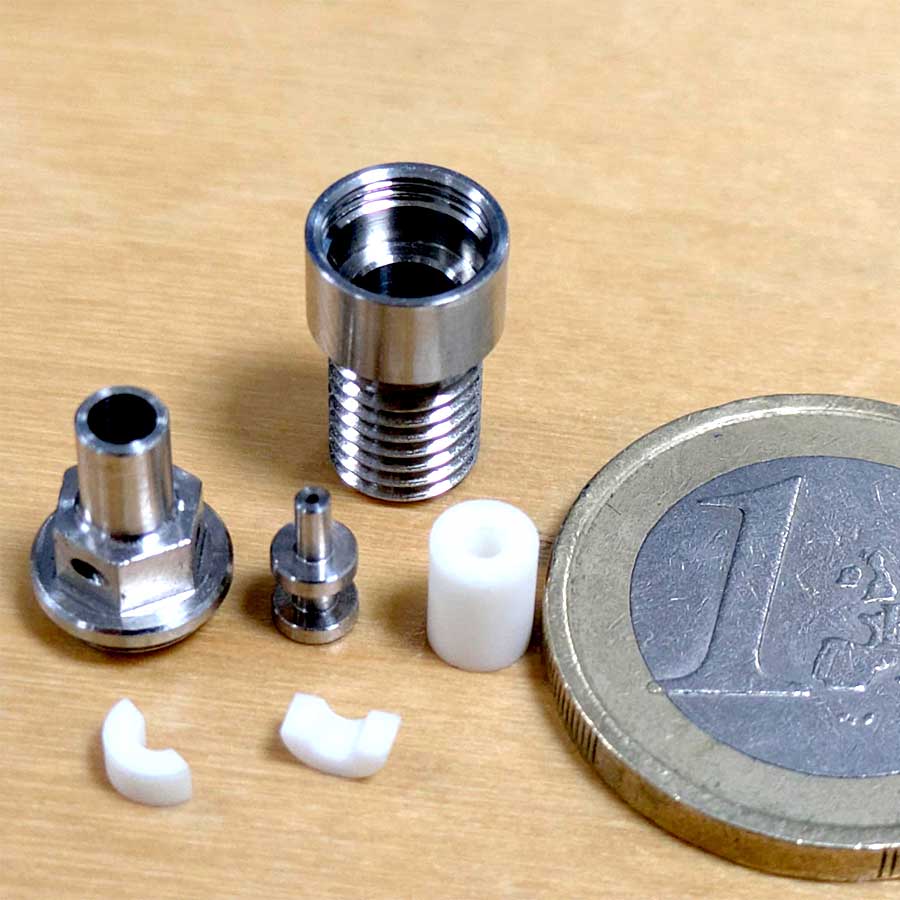

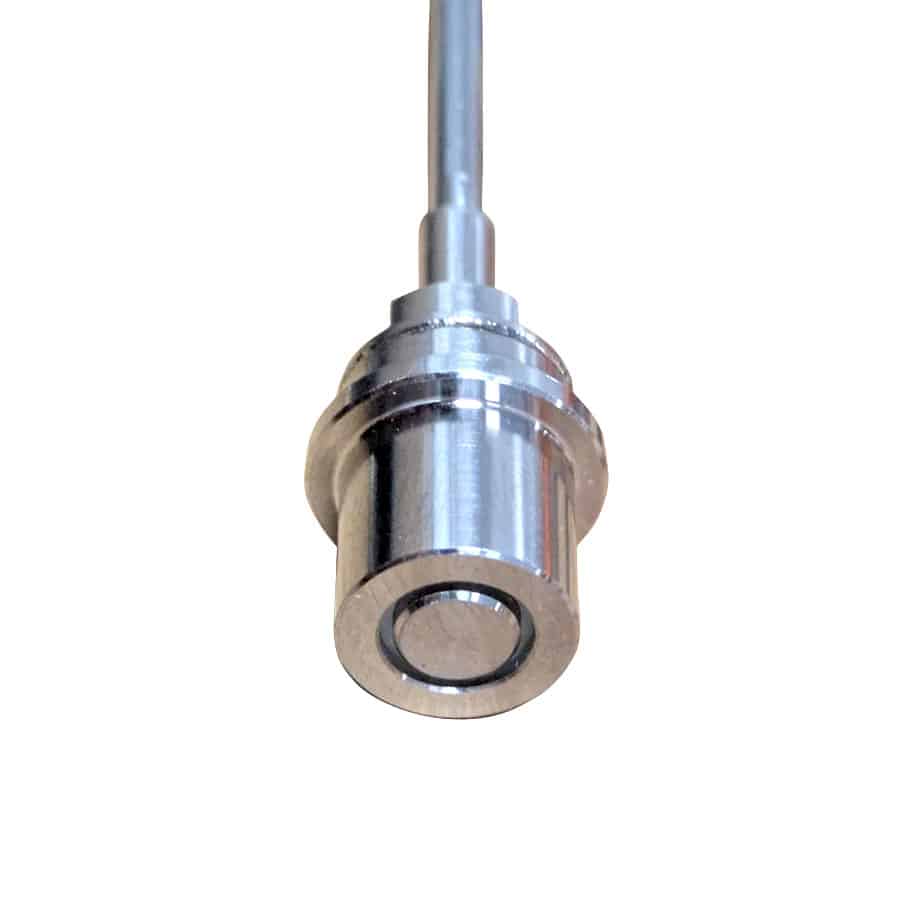

Les capteurs capacitifs haute température de la série CC HT sont conçus pour la mesure de distance sans contact sur cibles conductrices en environnements thermiques sévères. Disponibles en étendues de mesure de 3 à 12 mm, ils assurent une mesure statique ou dynamique avec une précision générale de ±0,05 mm.
Les versions HTa supportent jusqu’à 600 °C côté mesure, tandis que la version HTb atteint 800 °C. Leur câble triaxial et leur connectique LEMO garantissent une intégration fiable avec les conditionneurs CAPAAB.
Caractéristiques techniques
Capteur
Étendue de
mesure
de 3 à 12 mm
selon le modèle choisi
Linéarité
≤ ± 0,5 %
de l’étendue de mesure
Précision de mesure
± 0,05 mm
Température maximale série HTa
600 °C
côté mesure et 200 °C côté sortie câble
Température maximale série HTb
800 °C
côté mesure et 800 °C côté sortie câble
Sortie câble
Axiale
en standard
Sortie câble
Radiale
CC3 HTar et CC5 HTar
Câble
Type
Triaxial
Diamètre
3,2 mm
pour les versions HTa
Longueur
2 mètres
standard
Isolant
PTFE
sortie capteur HTa
Matériau
Inconel
sortie capteur HTb
Connecteur
LEMO
Triaxial, compatible embase conditionneur CAPAAB
Type de connecteur indiqué
FFA OS 650
Dimensions des capteurs haute température
Modèles de capteurs haute température
Étendue de mesure* (mm)
Diamètre électrode de mesure (mm)
Diamètre externe (mm)
Longueur (mm)
Capteurs CC3 HTa / HTar / HTb
Étendue de mesure* (mm) : 3
Diamètre électrode de mesure (mm) : 3
Diamètre externe (mm) : 10**
Longueur (mm) : 23,2***
Capteurs CC5 HTa / HTar
Étendue de mesure* (mm) : 5
Diamètre électrode de mesure (mm) : 5
Diamètre externe (mm) : 15
Longueur (mm) : 23,2
Capteur CC8 HTa
Étendue de mesure* (mm) : 8
Diamètre électrode de mesure (mm) : 8
Diamètre externe (mm) : 24
Longueur (mm) : 25,2

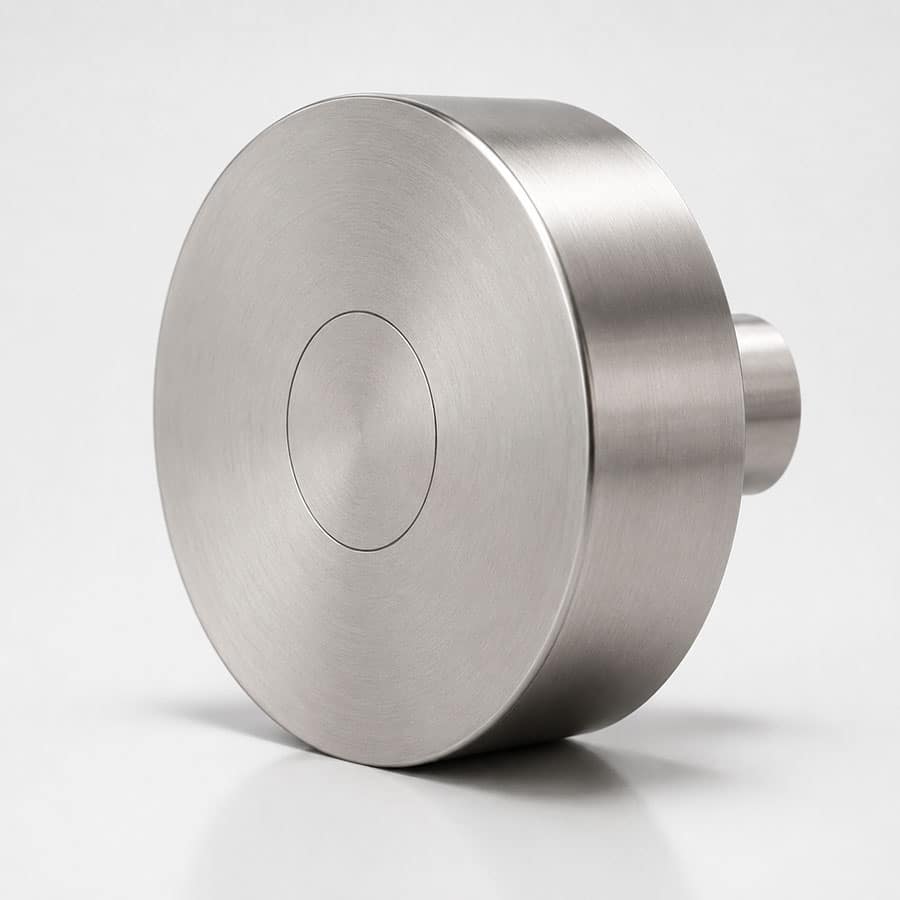

Capteur CC12 HTa
Étendue de mesure* (mm) : 12
Diamètre électrode de mesure (mm) : 12
Diamètre externe (mm) : 36
Longueur (mm) : 26,4
* Valable pour écart de linéarité ≤ 0,5% de l’E.M.
** Ou corps céramique spécifique
pour la version HTb (800 °C)
*** Voir géométrie spécifique
pour la version HTb (800 °C)
CC3 HTa / CC3 HTar
CC5 HTa / CC5 HTar
CC8 HTa
CC12 HTa

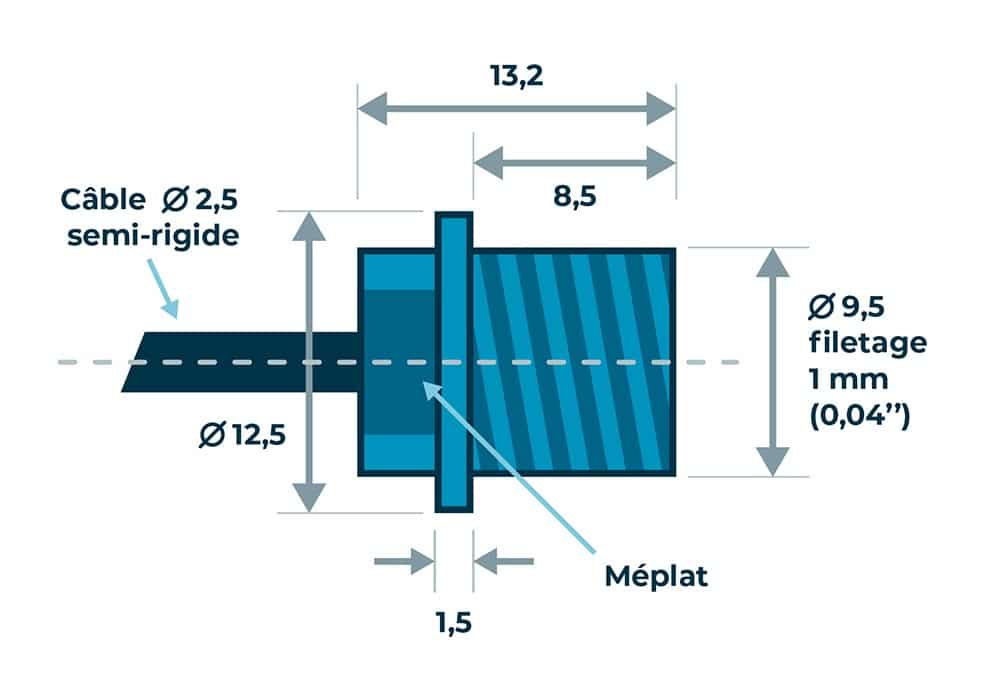

CC3 HTb
Ces capteurs haute température vous intéressent ?
Contactez-nous pour obtenir plus d'informations sur ces capteurs.
Je demande un devisProduits complémentaires

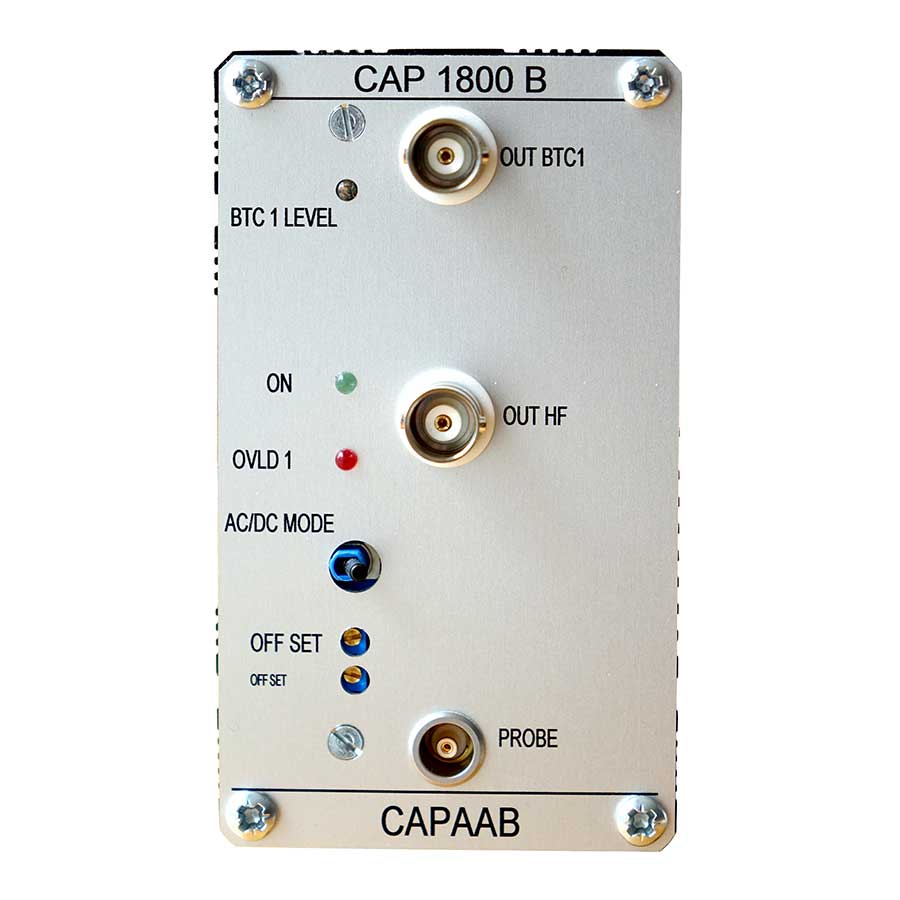

Ces capteurs s'intègrent dans une chaîne de mesure capacitive complète.
