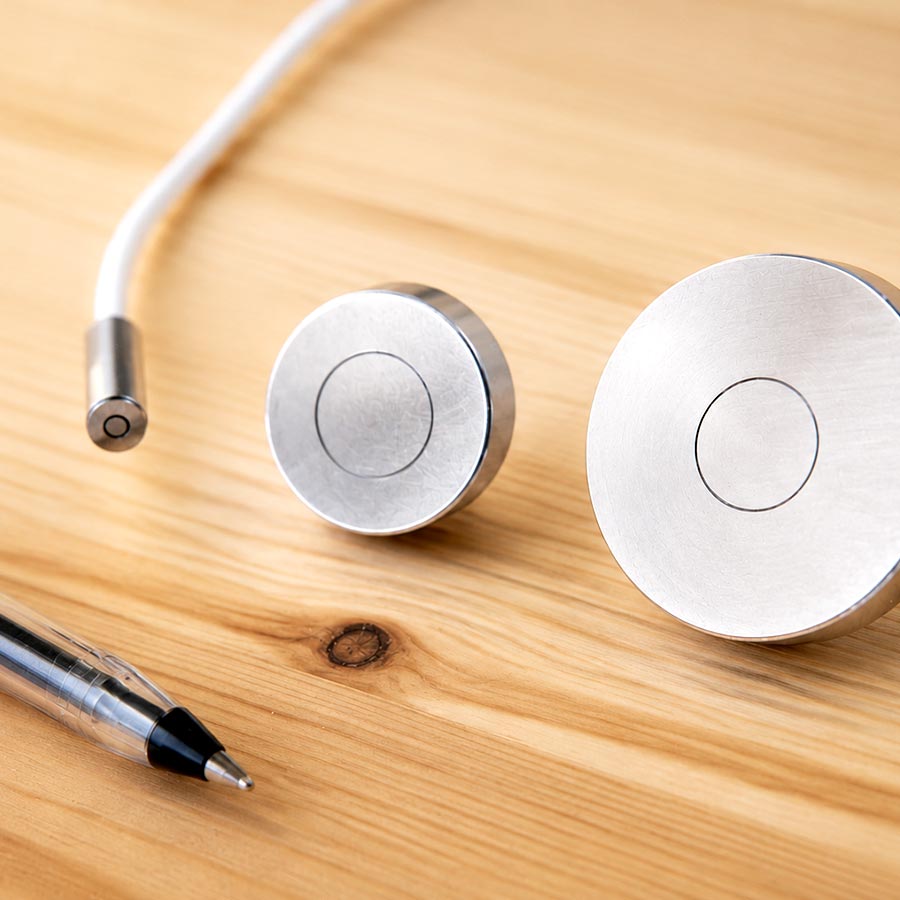

capteurs capacitifs standards serie cc capaab 1

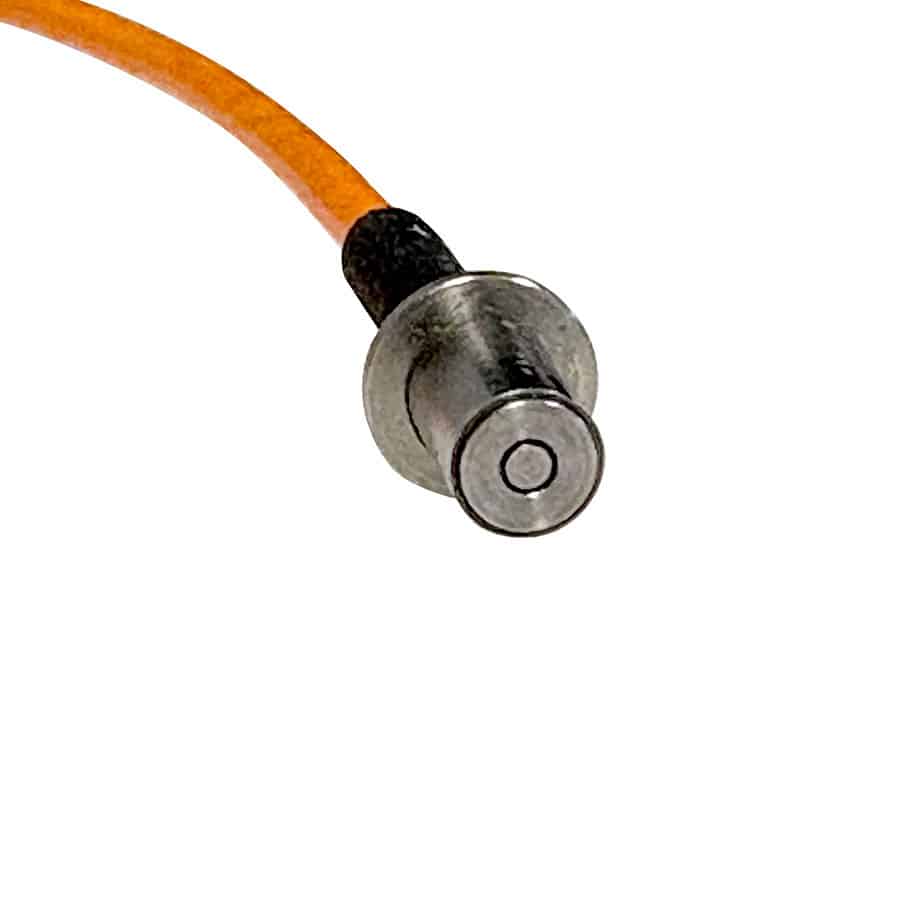

capteur capacitif standard serie cc capaab 3

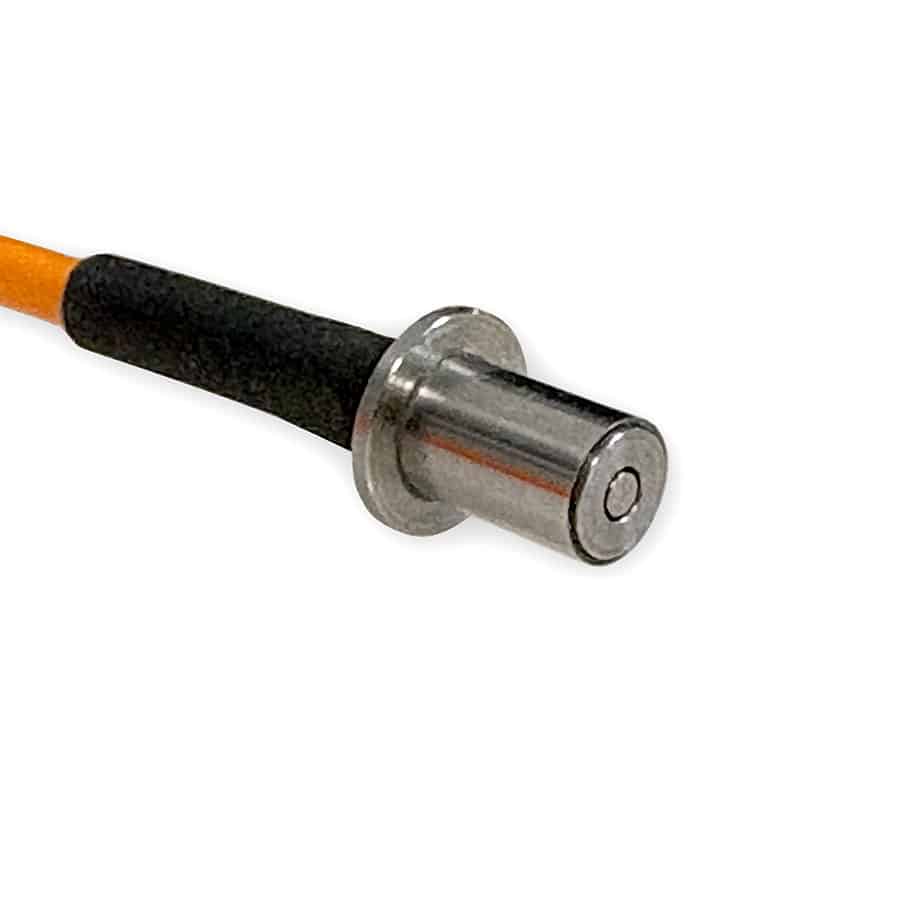

capteur capacitif standard serie cc capaab 2

Série CC

Capteurs Capacitifs Triaxiaux Basse Température • Mesure de Distance Sans Contact

Précision

±0,05 mm

Électrode de mesure

Ø 0,5 mm

Étendue de mesure

de 1 à 15 mm

selon modèle

Température max.

125 °C

(standard)

Les capteurs capacitifs de la série CC permettent une mesure de distance sans contact sur des surfaces conductrices reliées à la masse. Disponibles en sept étendues de mesure de 1 à 15 mm, ils offrent une précision de ±0,05 mm tout en conservant un encombrement réduit grâce à leur électrode de 0,5 mm.

Ils sont utilisés pour des contrôles dimensionnels de précision dans des applications nécessitant une mesure fiable sans interaction mécanique avec la cible, y compris dans des zones difficiles d’accès. (visuels non contractuels)

Je demande un devis Je télécharge la doc

Caractéristiques techniques

Capteur

Étendue de  mesure

de 1 mm  à 15 mm

selon le modèle choisi

Précision de mesure

± 0,05 mm

Diamètre de l'électrode de mesure

0,5 mm

Température maximale

125 °C

en standard (versions spéciales possibles jusqu'à 1000 °C)

Diamètre externe / hors-tout

3 fois

l'étendue de mesure (environ)

Câble

Type

Triaxial

Diamètre

3,2 mm

Isolant

PTFE

Longueur

2 mètres

standard

Connecteur

LEMO

Triaxial, compatible embase conditionneur CAPAAB

Dimensions des 7 modèles de capteurs

Modèles de capteur

Étendue de mesure* (mm)

Diamètre électrode de mesure (mm)

Diamètre externe (mm)

Longueur (mm)

Capteur capacitif CC1

Étendue de mesure* (mm) : 1

Diamètre électrode de mesure (mm) : 1

Diamètre externe (mm) : 4

Longueur (mm) : 20

Capteur capacitif CC2

Étendue de mesure* (mm) : 2

Diamètre électrode de mesure (mm) : 2

Diamètre externe (mm) : 6

Longueur (mm) : 20

Capteur capacitif CC3

Étendue de mesure* (mm) : 3

Diamètre électrode de mesure (mm) : 3

Diamètre externe (mm) : 10

Longueur (mm) : 23,2

Capteur capacitif CC5

Étendue de mesure* (mm) : 5

Diamètre électrode de mesure (mm) : 5

Diamètre externe (mm) : 15

Longueur (mm) : 23,2

Capteur capacitif CC8

Étendue de mesure* (mm) : 8

Diamètre électrode de mesure (mm) : 8

Diamètre externe (mm) : 24

Longueur (mm) : 25,2

Capteur capacitif CC12

Étendue de mesure* (mm) : 12

Diamètre électrode de mesure (mm) : 12

Diamètre externe (mm) : 36

Longueur (mm) : 26,4

Capteur capacitif CC15

Étendue de mesure* (mm) : 15

Diamètre électrode de mesure (mm) : 15

Diamètre externe (mm) : 48

Longueur (mm) : 28

* Valable pour écart de linéarité ≤ 0,5% de l’E.M. 
Gamme de température : de -55 °C à +125 °C 
Câble capteur : triaxial, longueur standard 2 mètres, ⌀ ext = 3,2 mm, matériau PTFE

Le diamètre externe (ou hors-tout) du capteur croît avec l’étendue de mesure.

Modèle à préciser à la commande selon la plage et l’encombrement disponibles.
